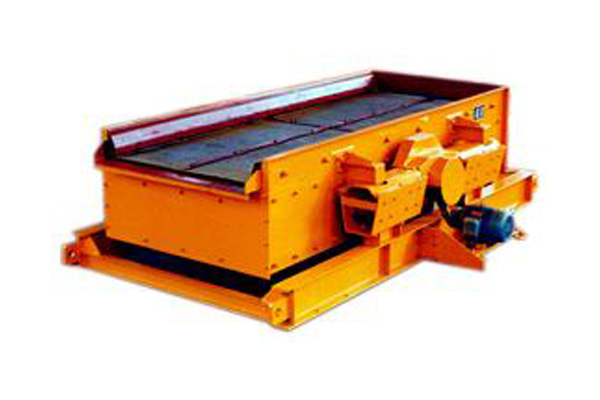

HS型化肥篩的結構特征
HS型化肥篩是一種圓振動篩，其篩面是靠激振裝置進行振動驅動的，用于對中、細料物料的粒度分級。HS型化肥篩由篩箱、激振器和支承裝置三部分組成。篩面裝設在篩框上。化肥篩的篩面作往復振動,采用雙軸慣性激振器,用兩臺電動機分別帶動。兩組激振器自同步作反向運轉,生產激振力,驅動篩網,迫使物料做拋物線運動,分層透篩。
HS型化肥篩的特點
HS型化肥篩主要用于各種復合肥料及其他散狀化工物料的分級。HS型化肥篩篩機采用環槽釘新技術，并在篩網下放有橡膠振動球，因而振動噪聲低，篩分效率高，維修方便。
選用須知
- HS型化肥篩篩機是單層篩面；
- 篩網為不銹鋼絲編織網；
- 篩機電動機為左式安裝，如改為右式安裝可另行設計。
- HS型化肥篩安裝傾角可根據需要改變；
- 基礎螺栓16-M20由用戶自備。
產品型號表示示例
技術參數
型號 | 篩面 | 給料 粒度 （mm） | 處理量（t/h） | 振次（1/min） | 雙振幅（mm） | 電動機 | ||||
面積（㎡） | 傾角（°） | 篩孔尺寸（mm） | 結構 | 型號 | 功率（kw） | |||||
HS1230 | 3.1 | 12 | 1.5-4.3 | 編織 | ≤100 | 25 | 900 | 6-8 | Y112M-4 | 4 |
HS1540 | 5.4 | 12 | 1.5-4.3 | 編織 | ≤100 | 45 | 900 | 6-8 | Y112M-4 | 7.5 |
型號 | 外形尺寸 長x寬x高（mm） | 重量（kg） | 每支點工作負荷 | zui大動負荷 | ||
給料端（N） | 排料端（N） | 給料端（N） | 排料端（N） | |||
HS1230 | 3325x2275x1780 | 1971 | ±415 | ±415 | ±2075 | ±2075 |
HS1540 | 4499x2675x1758 | 2723 | ±635 | ±635 | ±3175 | ±3175 |
注：處理量是根據松散密度為0.95t/m3的化肥按3mm篩孔進行分級計算的，物粒中小于篩孔尺寸之半的顆粒含量為40%，大于篩孔尺寸的顆粒含量為25%，篩分效率為90%。

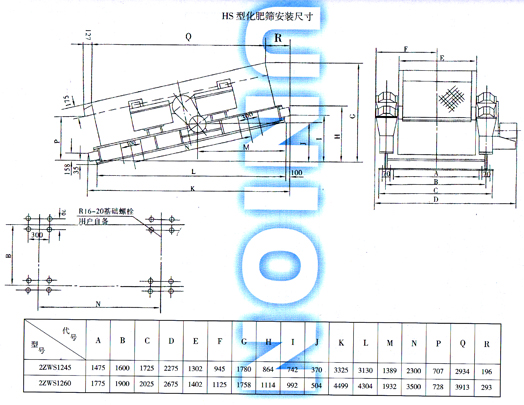

HS型化肥篩安裝尺寸
