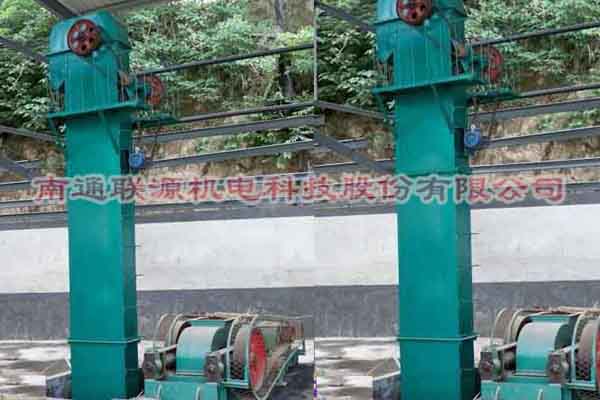

TD型斗式提升機概述

斗式提升機是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械。斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。

斗式提升機由料斗、驅動裝置、頂部和底部滾筒（或鏈輪）、膠帶（或牽引鏈條）、張緊裝置和機殼等組成。

型式

	TD型
結構特征	采用橡膠帶做牽引構件
卸載特征	采用離心式或混合式方式卸料
適用輸送物料	松散密度ρ＜1.5t/m³的粉狀、粒狀、小快狀的無磨琢性、半磨琢性物料
使用溫度	被輸送物料溫度不得超過60⁰C，如采用耐熱橡膠帶時溫度不超過200⁰C
型號	TD100、TD160、TD250、TD315、TD400、TD500、TD630
提升高度	約在4～40范圍內
輸送量	4～238m³/h

TD型斗式提升機傳動裝置由兩種形式，分別配有YZ型減速器或ZQ(YY)型減速器。Y型軸裝置減速器直接裝在主軸軸頭上，省去了傳動平臺，軸聯器等，使結構緊湊，重量輕，而且TD型斗式提升機內部帶有異型堒逆止器，逆止可靠，該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

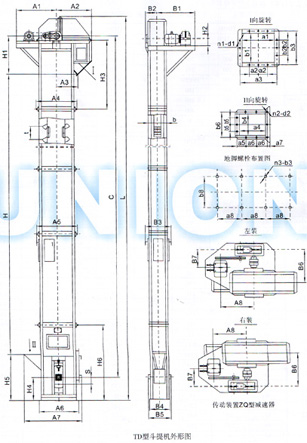

TD型斗式提升機外形尺寸圖

三、外形尺寸及參數

四、 YY型斗提機驅動裝置配套表

斗提機型號	傳動裝置代號	電動機		ZQ減速器型號		重量 kg
斗提機型號	傳動裝置代號	型號	功率kW	右裝傳動裝置	左傳動裝置	重量 kg
TD100	C1	Y100L-6	1.5	ZQ25-16-ⅢZ	ZQ25-16-ⅣZ	230
TD100	C2	Y112M-6	2.2	ZQ25-16-ⅢZ	ZQ25-16-ⅣZ	240
TD160	C1	Y132S-6	3	ZQ35-12.5-ⅢZ	ZQ35-12.5-ⅣZ	472
	C2	Y132M1-6	4	ZQ35-12.5-ⅢZ	ZQ35-12.5-ⅣZ	490
	C3	Y132M2-6	5.5	ZQ40-12.5-ⅢZ	ZQ40-12.5-ⅣZ	563
	C4	Y160M-6	7.5	ZQ40-12.5-ⅢZ	ZQ40-12.5-ⅣZ	624
TD250	C1	Y132M2-6	5.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	576
	C2	Y160M-6	7.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	616
	C3	Y160L-6	11	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	828
	C4	Y180-6	15	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	903
TD315	C1	Y160M-6	7.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	645
	C2	Y160M-4	11	ZQ50-20-ⅥZ	ZQ50-20-ⅤZ	855
	C3	Y160L-4	15	ZQ50-20-ⅥZ	ZQ50-20-ⅤZ	883
TD400	C1	Y180L-6	15	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	936
	C2	Y200L1-6	18.5	ZQ65-16-ⅥZ	ZQ65-16-ⅤZ	1687
	C3	Y200L2-6	22			1702
	C4	Y225M-6	30			1787
TD500	C1	Y180L-6	15	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	1724
	C2	Y200L1-6	18.5	ZQ65-16-ⅥZ	ZQ65-16-ⅤZ	1760
	C3	Y200L2-6	22			1775
	C4	Y225M-6	30			1810
TD630	C1	Y200L2-6	22	ZQ65-20-ⅥZ	ZQ65-20-ⅤZ	1876
TD630	C2	Y225M-6	30	ZQ65-20-ⅥZ	ZQ65-20-ⅤZ	1952

五、傳動裝置尺寸參數
