省心指南：概述螺旋輸送機的4大結構形式

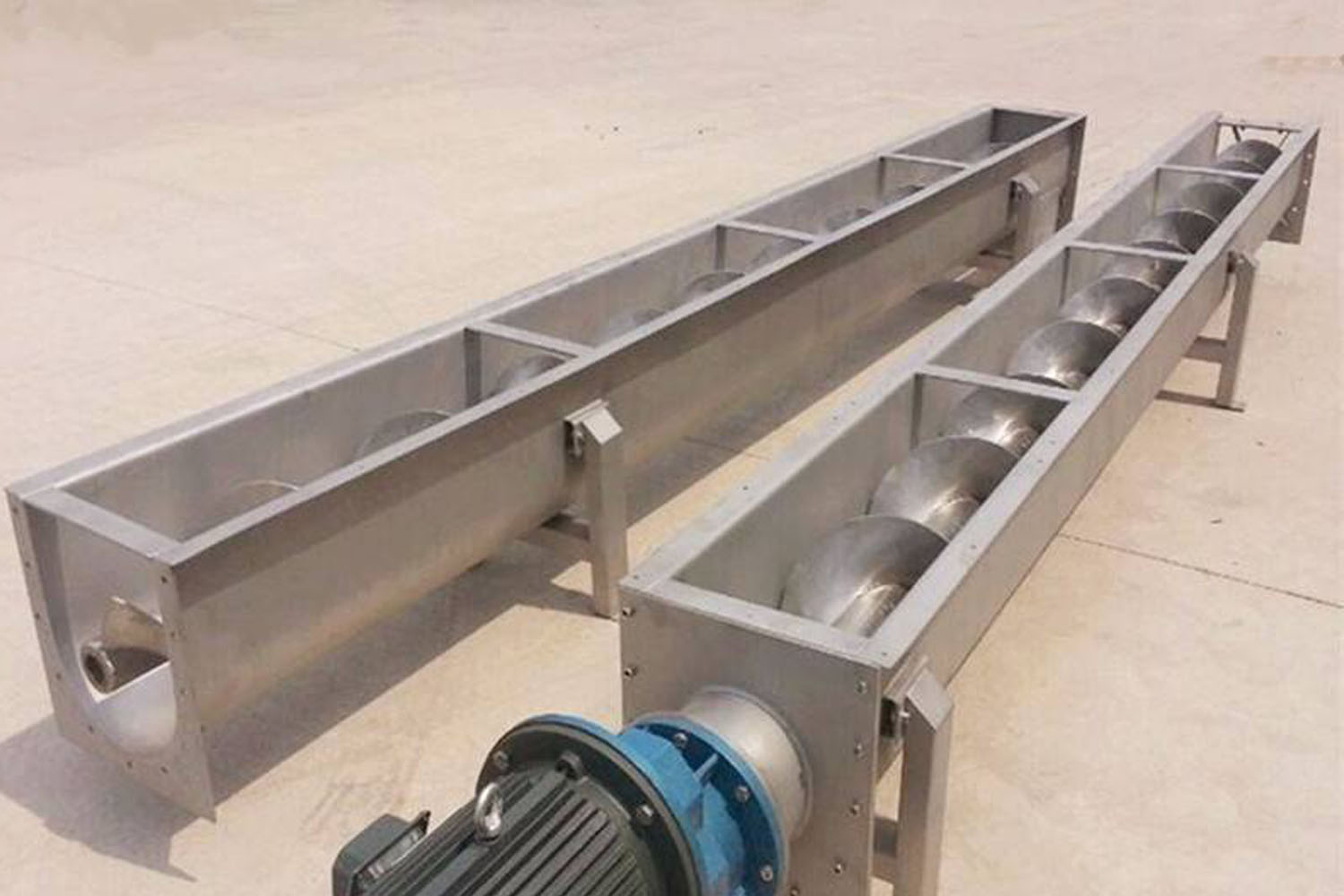

螺旋輸送機是一種通用的物料輸送裝置，主要是以螺旋葉片的旋轉所產生的推力來實現實物料的輸送，將物料從進料口輸送至出料口。

螺旋輸送機主要適用于粉狀、小型、不易濕潤的物料的輸送，在現代工業生產中的廣泛應用，主要應用于制藥、化工、食品、建材、冶金等行業。

螺旋輸送機的結構形式主要由螺旋葉片、軸、減速器、進料口、出料口和中間承支架等組成。

螺旋軸是螺旋輸送機的主要部件之一。在不同的材料輸送條件下，需要不同材質、不同尺寸和不同螺旋結構的螺旋軸。螺旋軸通常由一根幾何定位的鋼軸構成。鋼軸的兩端裝有加強套和軸承。

1.螺旋葉片的外形：螺旋葉片的外形不同，材質也會不同。根據實際需要，可以制作U型、槽形和帶肋葉片等多種形式。

2.螺旋葉片的間距：間距直接影響輸送能力，輸送的材料的粘性也會對其產生影響。大多數螺旋輸送機的葉片間距為1/2～1個葉片的直徑。

3.螺旋軸的自轉速度：自轉速度是根據輸送物料的種類、水平長度、傾角大小、轉子的大小、形狀等綜合確定的。

減速機是螺旋輸送機的傳動裝置，將電機的高速轉動轉換為適合螺旋軸的低速旋轉。減速機有多種形式，主要包括圓柱減速機、斜齒輪減速機、蝸輪減速機和行星減速機。

不同的減速機有不同的使用效果和注意事項，在設計螺旋輸送機時應當在實際情況下選用適合的減速機。

螺旋輸送機一般配有進料口和出料口，進料口使用常見的形式有兩種，一種是上進下出，另一種是前進后出。出料口則直接影響到整個輸送工作。 可根據要求安裝多個出料口和檢測口，進行維護和操作。

中間支撐主要作用是支撐螺旋軸，減少其彎曲和偏移，保證運行的穩定性。中間支撐有固定式和滑動式兩種，與輸送物料的特性有關，需根據具體情況進行選擇。

螺旋輸送機結構簡單，分布合理，其每個部分的不同選擇影響了整個設備的效率、安全性和使用壽命。以上主要介紹了螺旋軸、減速器、進、出料口和中間支撐等幾個主要組成部分，依照該類設備的不同應用特性，還可結合其他設備和功能組成不同組合的螺旋輸送機。
